進(jìn)口環(huán)氧樹脂灌封膠
進(jìn)口環(huán)氧樹脂灌封膠用于，線路板的保護(hù)，起到防水防潮、防塵、絕緣、導(dǎo)熱、保密、防腐蝕、耐高低溫、防震的作用
一、進(jìn)口環(huán)氧樹脂灌封膠是一種雙組份黑色阻燃導(dǎo)熱環(huán)氧灌封膠，粘度低、流動性好、容易滲透進(jìn)產(chǎn)品的間隙中;可常溫或中溫固化，固化速度適中;固化后無氣泡、表面平整、有光澤、硬度高;固化物耐酸堿性能好，防潮防水防油防塵性能佳，耐濕熱和大氣老化;具有良好的絕緣、抗壓、粘接強(qiáng)度高等電氣及物理特性。
二、產(chǎn)品應(yīng)用：

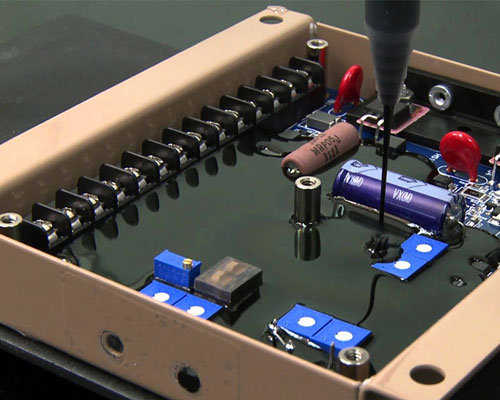

廣泛用于電路模塊、汽車電子模塊、點(diǎn)火線圈、點(diǎn)火模塊、電源模塊、電子元器件、PCB板等的灌封保護(hù)及電子產(chǎn)品的保密。
一、灌封膠使用操作方法
1、本產(chǎn)品是雙組份灌封膠，分A膠和B膠。AB膠都有填料，時間長不用，會有分層或者沉降，用時先把A膠B膠充分?jǐn)嚢杈鶆颉Ｈ缓笤诎凑?:1重量比例配比。
2、混合后的膠液盡量在短時間內(nèi)使用完.環(huán)境溫度越高固化越快.一般1個小時初部固化，完全固化后絕緣防水，導(dǎo)熱。
3、選擇容器時最好是圓柱體沒有死角，容易攪拌均勻。攪拌時一定要攪拌到容器低部，這樣上下膠才能充分均勻。
三、灌封膠的作用
灌封膠在未固化前屬于液體狀，具有流動性，膠液黏度根據(jù)產(chǎn)品的材質(zhì)、性能、生產(chǎn)工藝的不同而有所區(qū)別。灌封膠完全固化后才能實(shí)現(xiàn)，它的使用價值，固化后可以起到防水防潮、防塵、絕緣、導(dǎo)熱、保密、防腐蝕、耐溫、防震的作用。
四、固化前后技術(shù)參數(shù)：
混合前物性(25℃，65%RH)
組分901 A901 B
顏 色黑色流體褐色液體
粘 度 (cps)250040
比 重 1.501.05
混合后物性(25℃，65%RH)
混合比例(重量比)A：B： = 100：20
顏 色黑色
混合后粘度(cps)800-1500
操作時間 (min)30～60
固化時間(25℃ h)4～8
固化時間 (60℃ h)2
固化7 d，25℃，65%RH
硬 度 ( Shore D )80
使用溫度范圍(℃)-50～130
導(dǎo)熱系數(shù)(W/(m·K))0.8
誘電率 1Khz 3.75
誘電損失 1Khz0.02
抗壓強(qiáng)度kg/mm2 24
彎曲強(qiáng)度 kg/mm211
耐電壓(Kv/mm ) 18-21
沖擊強(qiáng)度kg/mm28.5
體積電阻率(Ω·cm)1.15×1015
表面電阻(Ω·cm)1.0×1014
阻燃性能94-V0
五、使用方法
1. 要灌封的產(chǎn)品需要保持干燥、清潔;
2. 使用時請先檢查A劑，觀察是否有沉降，并將A劑充分?jǐn)嚢杈鶆?
3. 按配比取量，且稱量準(zhǔn)確，請切記配比是重量比而非體積比，A、B劑混合后需充分?jǐn)嚢杈鶆颍员苊夤袒煌耆?
4. 攪拌均勻后請及時進(jìn)行灌膠，并盡量在可使用時間內(nèi)使用完已混合的膠液;
5. 灌注后，膠液會逐漸滲透到產(chǎn)品的縫隙中，必要時請進(jìn)行二次灌膠;
6.固化過程中，請保持環(huán)境干凈，以免雜質(zhì)或塵土落入未固化的膠液表面;
7.在大量使用前，請先小量試用，掌握產(chǎn)品的使用技巧，以免差錯。
六、注意事項(xiàng)：
1. 本品在混合后會開始逐漸固化，其粘稠度會逐漸上升，并會放出部分熱量;
2.混合在一起的膠量越多，其反應(yīng)就越快，固化速度也會越快，并可能伴隨放出大量的熱量，請注意控制一次配膠的量，因?yàn)橛捎诜磻?yīng)加快，其可使用的時間也會縮短，混合后的膠液盡量在短時間內(nèi)使用完;
3.可使用時間：是指在25℃條件下，100g混合后的膠液的粘稠度增加一倍的時間，并非可操作時間之后, 膠液絕對不能使用;
4.有極少數(shù)人長時間接觸膠液會產(chǎn)生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護(hù)手套，粘到皮膚上請用丙酮或酒精擦去，并使用清潔劑清洗干凈。
七、儲存與包裝：
1. 本品需在通風(fēng)、陰涼、干燥處密封保存，保質(zhì)期6個月，過期經(jīng)試驗(yàn)合格，可繼續(xù)使用;
2. 包裝規(guī)格為主劑25kg/桶、固化劑5kg/桶;
3. 此類產(chǎn)品屬于非危險品，可按一般化學(xué)品運(yùn)輸。
掃一掃 免費(fèi)提供技術(shù)指導(dǎo)
